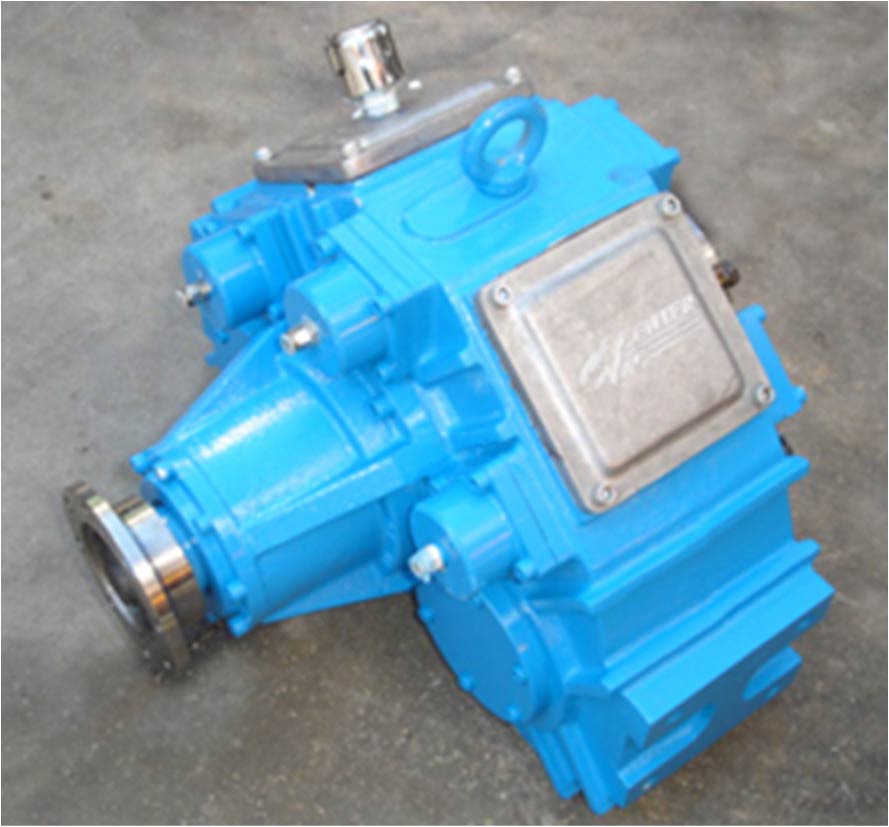

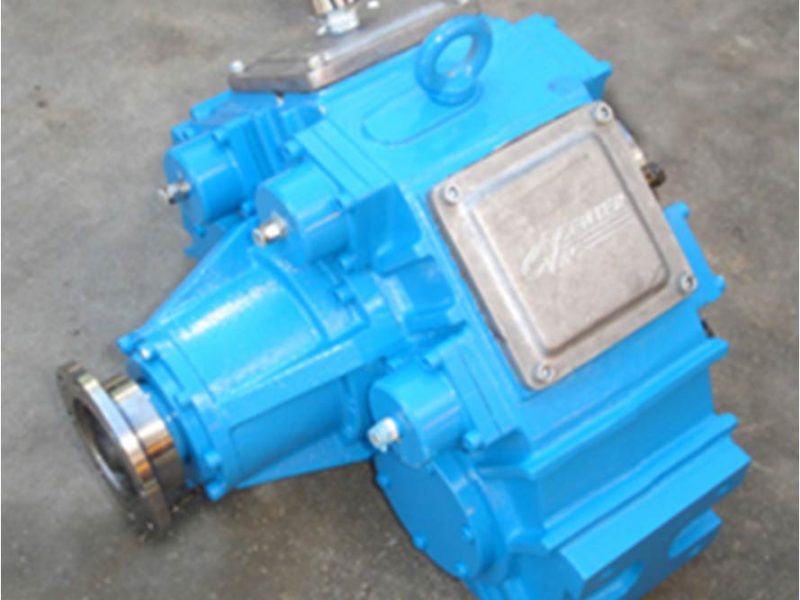

CAIXA DE TRANSFERENCIA – CTSL – 150
DESCRIÇÃO
A caixa de transferência transmite a força de motor do veículo para atuar no equipamento auxiliar à ser acionado.

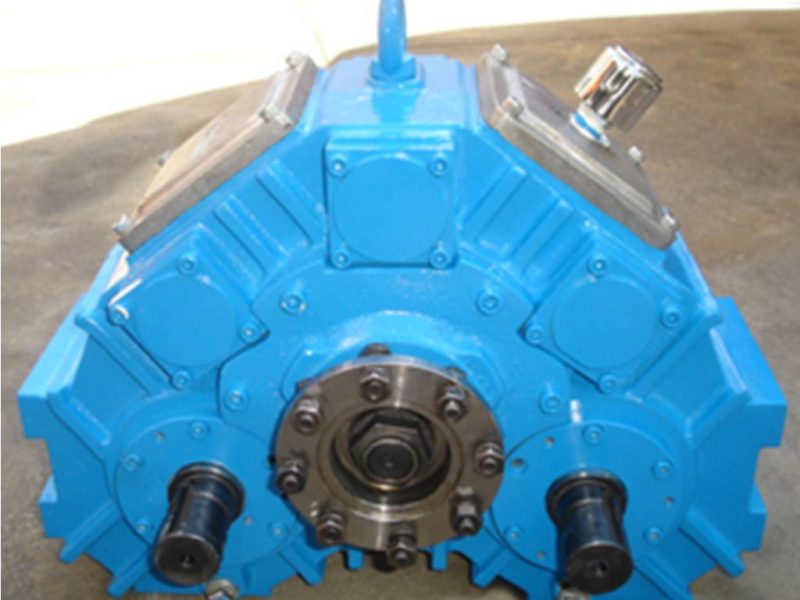

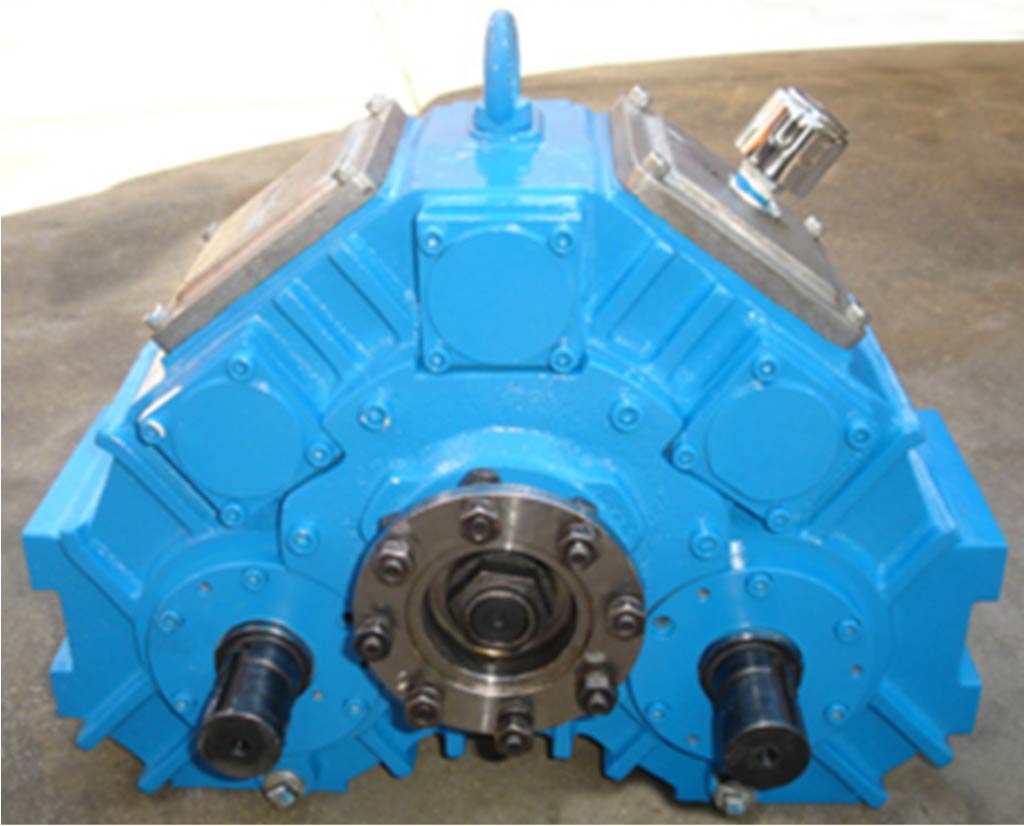

Sistema de montagem direta nas saídas da caixa sendo uma saída lateral cada lado, podendo ser direcionada para frente ou para trás da caixa.

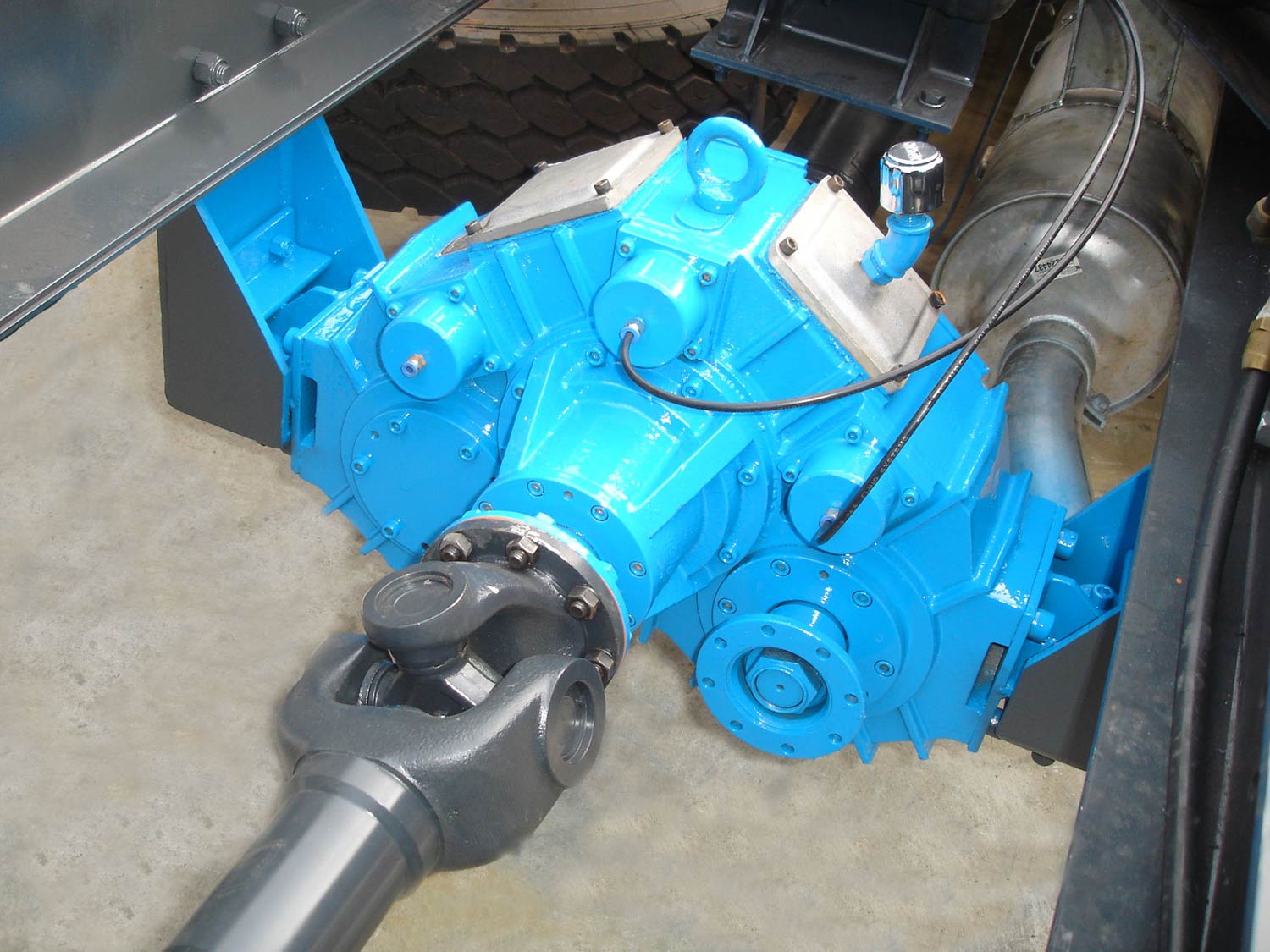

A caixa de transferência substitui o uso do motor estacionário. Sua instalação requer a interceptação do cardã do veículo sendo a mesma posicionada entre o câmbio e o diferencial. Sua 0xação é através de suportes laterais presos ao chassi do caminhão onde a mesma é sustentada sobre 04 coxins reforçados de borracha evitando assim transmitir possíveis vibrações, para o equipamento à ser acionado.
Sua construção robusta a deixa isenta de manutenção, somente sendo necessário repor o óleo quando necessário.
Pode ser instalada em qualquer caminhão ¾” (PBT 8.000 kg), equipada com três cilindros pneumáticos internos, permite a facilidade de realizar todo o controle de engate / desengate de dentro da cabine do caminhão favorecendo um conforto e rapidez ao operador.
ENTRADA
Potência máxima de entrada: 200 cv
Rotação máxima de entrada: 2500 rpm
Torque máximo de entrada: 100 kgf.m
Eixo de entrada: Ø 49,5 – estriado 16 Z
SAÍDAS AUXILIARES
Potência de saída: 150 cv ( 75 cv cada saída )
Qde. de saídas: 02 ( p/ frente ou p/ trás)
Eixo de saída central: Ø 49,5 – estriado 16 Z
Eixos de saídas laterais: Ø 40 – chaveta 3/8”
Sentido de rotação: Oposto à entrada
Relação de rotação: 1.25 : 1
LUBRIFICAÇÃO
Óleo utilizado: SAE 90
Qde. de óleo: 5,0 litros
Peso: (c/ suportes de 0xação) 150 kg
APLICAÇÕES
A caixa de transferência modelo CTCV-150, é uma tomada de força integral com saída dupla que foi desenvolvida especialmente para uso em
caminhões ¾” (PBT 8.000 kg) equipados com bombas de vácuo, bombas de alta pressão, bombas hidráulicas, bombas d’agua, etc., permitindo
também acionar outros equipamentos auxiliares, conforme a necessidade do cliente.
